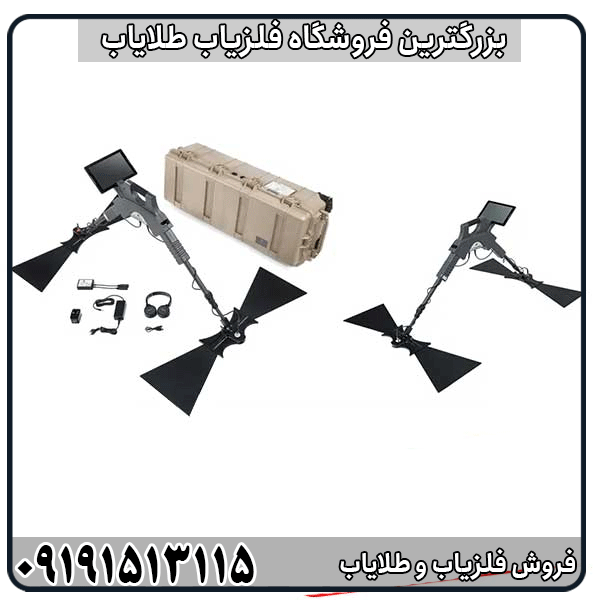

فلزیاب تصویری جی پی آر

در دنیای کاوش و باستان‌شناسی مدرن، دیگر تنها شنیدن صدای بوق (Beep) کافی نیست. کاوشگران حرفه‌ای به دنبال ابزاری هستند که بتواند

مانند یک دستگاه سونوگرافی، لایه‌های درونی زمین را به تصویر بکشد. فلزیاب تصویری GPR که مخفف Ground Penetrating Radar (رادار

نفوذکننده به زمین) است، پیشرفته‌ترین و علمی‌ترین ابزار در این حوزه محسوب می‌شود.

برخلاف فلزیاب‌های معمولی که بر اساس القای مغناطیسی کار می‌کنند، GPR از امواج الکترومغناطیسی با فرکانس بسیار بالا استفاده

می‌کند. این دستگاه پالس‌های راداری را به اعماق زمین می‌فرستد و با دریافت بازتاب آن‌ها، نقشه‌ای دقیق از ناهنجاری‌ها، اشیای فلزی، حفره‌ها،

تونل‌ها و حتی تغییرات بافت خاک ارائه می‌دهد. GPR پلی است میان فلزیاب‌های سنتی و علم ژئوفیزیک که به کاوشگر اجازه می‌دهد قبل از حفاری،

دقیقاً بداند چه چیزی در زیر پایش قرار دارد.

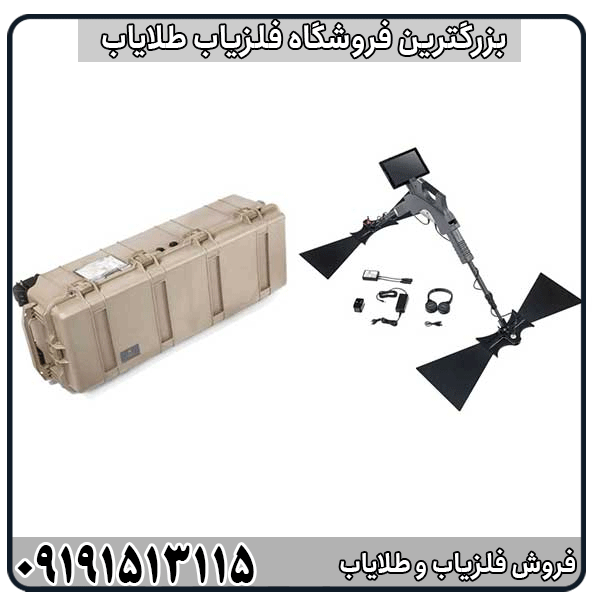

مشخصات فنی فلزیاب تصویری جی پی آر عبارتند از:

• ساخت شرکت okm آلمان
• وزن خیلی کم و حمل و نقل آسان
• بالانس و تعادل خودکار
• عدم ضد آب بودن
• منوی زبانه بودن دستگاه
• نمایشگر رنگی و صفحه لمسی
• دارای قابلیت فیلتر ها برای نتایج دقیق و بهتر
• دمای ذخیره سازی: -25 درجه سانتی گراد – 60 درجه سانتی گراد
• تجسم سه بعدی و دو بعدی اهداف درون زمین
• فناوری بی سیم
• متناسب با شرایط خاک و عمق زمین
• دارای فرکانس 60 مگاهرتز تا 300 مگاهرتز توسط آنتن های تلسکوپی
• دارای حافظه کافی برای ذخیره کردن اسکن ها
• هدفون بلوتوثی
• باتری قدرتمند و قابل شارژ

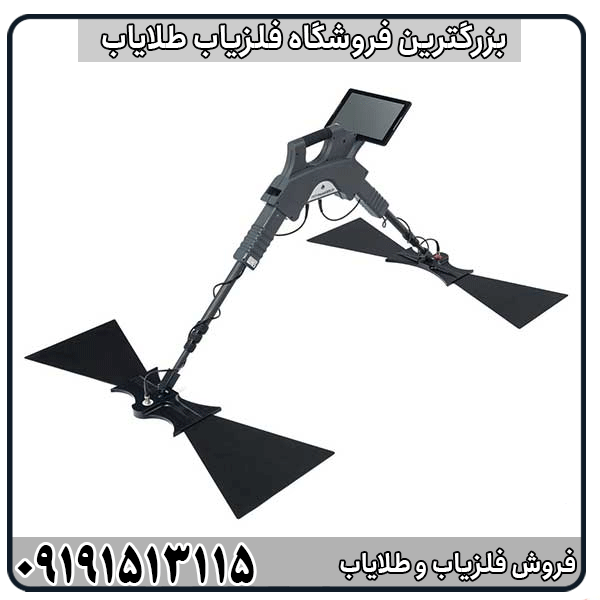

• دارای دو آنتن GPR (آنتن 60 مگاهرتز و آنتن 300 مگاهرتز)
• عمق کاوش 40 متر
• شناسایی دقیق اجسام درون زمین اعم از سازهای های طبیعی، گودال ها، قبر ها و …
• کتابچه راهنمایی مشتری ها
• دارای گارانتی و خدمات پس از فروش

خرید و فروش فلزیاب در سایت زرین باستان

محصول پیشنهادی: فلزیاب تصویری ای ایکس پی 6000

 ویژگی‌های فلزیاب تصویری GPR

۱. تکنولوژی رادار فعال (Active Radar Pulse)

برخلاف فلزیاب‌های معمولی که منتظر تغییر میدان مغناطیسی هستند، GPR خودش موج صادر می‌کند.

• توضیح: این دستگاه پالس‌های الکترومغناطیسی را به صورت مداوم ارسال می‌کند. این ویژگی باعث می‌شود دستگاه حتی به اجسامی که خاصیت مغناطیسی ندارند (مثل الماس، پلاستیک، یا سفال) هم واکنش نشان دهد.

۲. شناسایی اهداف غیرفلزی (Non-Metallic Objects)

این منحصر‌به‌فردترین ویژگی GPR در کل دنیای فلزیابی است.

• توضیح: GPR می‌تواند حفره‌ها، اتاقک‌ها، تونل‌ها، تابوت‌های سنگی، لوله‌های PVC، دیوارهای ساروجی و حتی استخوان را شناسایی کند. هر چیزی که چگالی‌اش با خاک متفاوت باشد، توسط GPR دیده می‌شود.

۳. تصویربرداری مقطعی و سه‌بعدی (B-Scan & 3D Imaging)

GPR به شما “چشم” برای دیدن زیر زمین می‌دهد.

• توضیح: دستگاه خروجی را به صورت یک مقطع عمودی (انگار زمین را برش زده‌اید) نشان می‌دهد. در نرم‌افزارهای پیشرفته، این خطوط کنار هم قرار می‌گیرند و یک مدل سه‌بعدی کامل از سازه‌های زیرزمینی می‌سازند که می‌توانید آن را بچرخانید.

۴. دقت میلی‌متری در تخمین عمق (Precision Depth)

در حالی که دستگاه‌های دیگر عمق را “حدس” می‌زنند، GPR آن را “محاسبه” می‌کند.

• توضیح: چون سرعت نور و امواج راداری مشخص است، دستگاه زمان رفت و برگشت موج را اندازه می‌گیرد و عمق دقیق سقف و کفِ هدف را به شما می‌گوید (مثلاً می‌گوید از عمق ۳.۲ متر شروع و در ۳.۸ متر تمام می‌شود).

۵. لایه‌نگاری خاک (Stratigraphy)

این ویژگی برای باستان‌شناسان و حرفه‌ای‌ها حیاتی است.

• توضیح: GPR می‌تواند لایه‌های مختلف خاک را نشان دهد. مثلاً اگر در یک منطقه ابتدا خاک نرم، سپس یک لایه ذغال و بعد یک لایه ساروج وجود داشته باشد، دستگاه تمام این لایه‌ها را به صورت مجزا در تصویر نشان می‌دهد.

۶. فرکانس‌های متغیر و آنتن‌های تعویض‌پذیر

قابلیت تطبیق با نوع هدف و عمق.

• توضیح: این سیستم‌ها معمولاً اجازه می‌دهند آنتن را عوض کنید.
• آنتن فرکانس پایین: برای نفوذ در عمق بسیار زیاد (تا ۳۰-۴۰ متر) برای پیدا کردن غارها و تونل‌ها.
• آنتن فرکانس بالا: برای پیدا کردن اشیاء کوچک و جزئیات دقیق در عمق کم (تا ۳ متر).

۷. کالیبراسیون دی‌الکتریک (Dielectric Calibration)

هماهنگی هوشمند با جنس زمین.

• توضیح: دستگاه این ویژگی را دارد که سرعت امواج را بر اساس جنس زمین (ماسه، صخره، خاک مرطوب یا بتن) تنظیم کند. این کار باعث می‌شود خطای دستگاه در محیط‌های مختلف به صفر نزدیک شود.

۸. پردازش سیگنال دیجیتال (DSP) و فیلترهای نویز

حذف پارازیت‌های مزاحم زیرزمینی.

• توضیح: GPR دارای فیلترهایی است که می‌تواند سیگنال‌های مزاحم (مثل بازتاب سنگ‌های کوچک یا ریشه‌های درخت) را حذف کند تا فقط هدف اصلی در تصویر باقی بماند. همچنین قابلیت Gain (تقویت سیگنال) برای دیدن اهداف بسیار عمیق را دارد.

۹. سیستم پیمایش چرخ‌دار (Odometer Integration)

دقت در مکان‌یابی افقی.

• توضیح: بسیاری از GPRها روی چرخ سوار هستند. این چرخ‌ها دارای سنسور مسافت‌سنج هستند. یعنی اگر در تصویر یک هدف دیدید، دستگاه دقیقاً می‌گوید این هدف در فاصله ۷ متر و ۲۰ سانتی‌متری از نقطه‌ای است که اسکن را شروع کرده‌اید.

۱۰. اتصال بی‌سیم و نمایشگر مجزا (Wireless UX)

راحتی اپراتور در حین کار.

• توضیح: مدل‌های مدرن (مثل سری Gepard یا OKM) بدون سیم به تبلت متصل می‌شوند. این ویژگی باعث می‌شود اپراتور بتواند آنتن را در نقاط سخت (مثل داخل یک گودال یا روی دیواره قلعه) حرکت دهد و تصویر را در تبلت خود مشاهده کند.

۱۱. ثبت موقعیت GPS و نقشه‌برداری

ادغام اسکن با نقشه‌های گوگل.

• توضیح: دستگاه هر نقطه اسکن شده را با مختصات GPS ذخیره می‌کند. بعداً می‌توانید فایل اسکن را روی نقشه گوگل (Google Earth) بیندازید تا ببینید دقیقاً کجای زمین چه چیزی قرار دارد.

۱۲. تشخیص ابعاد و حجم هدف (Object Dimensioning)

تخمین اندازه قبل از حفاری.

• توضیح: به دلیل ماهیت تصویری، اپراتور می‌تواند طول، عرض و حجم تقریبی هدف را اندازه بگیرد. این ویژگی کمک می‌کند که بفهمید با یک اتاقک بزرگ طرف هستید یا فقط یک سنگ گرد زیر زمین قرار دارد.

امکانات فلزیاب تصویری جی پی آر عبارتند از:

• مشاهده فلزات و فضاهای پوچ و خالی در عمق های بالا
• پشتیبانی از زبان فارسی
• کاربری ساده و آسان
• با آموزش حرفه ای و تخصصی
• پشتیبانی آموزشی ۲۴ ساعته
• گارانتی ۲ ساله محصولات آکبند
• سیستم اسکنر جی پارد مدل 2022
• دارای سیستم نمایشگر ویدیو
• جز برترین سیستم های شرکت او کی ام
• عمق نفوذ در خاک ۴۰ متر است
• امکان تعیین مکان دقیق هدف و میزان عمق
• تخمین حجم و سایز و اندازه هدف
• کاملا حرفه ای و دارنده نرم افزار دو بعدی ساز
• نمایش داده ها به صورت سه بعدی
• اسکن به دو صورت دستی و اتوماتیک
• امکان استفاده از دستگاه مانند فلزیاب صوتی
• باطری قدرتمند انتقال دیتا به وسیله بلوتوث

خرید و فروش فلزیاب در سایت زرین باستان

مقاله پیشنهادی: مشخصات فنی فلزیاب Nokta Makro Gold Kruzer + مزایا و معایب

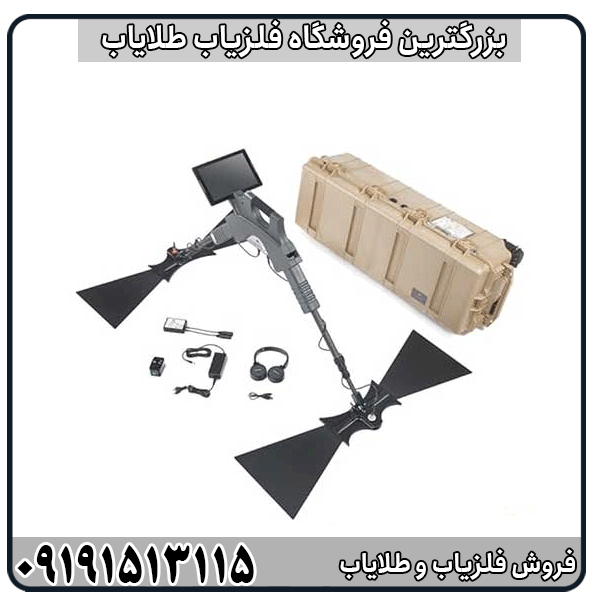

فناوری های موجود در فلزیاب Gepard GPR:

• جعبه کنترل دستی مقاوم: این جعبه کنترل دارای طراحی مقاومی است که آن را برای استفاده در شرایط سخت مناسب می کند.
• اتصال بی سیم بلوتوث: قابلیت عالی وایرلس در اسکنر تصویری کبرا وجود دارد و این اتصال بدون نیاز به کابل ها، استفاده از دستگاه را آسان می کند.
• مصرف برق کم: این دستگاه می تواند تا 16 ساعت بین شارژها کار کند.
• وزن سبک و جمع و جور: فقط 7 کیلوگرم وزن دارد که آن را برای حمل و نقل آسان می کند.
• نفوذ بی نظیر: با عمق کاوش زیاد می تواند از صفر تا عمق 120 متری نفوذ کند. عمق نفوذ بالا برای اسکن انواع دفینه ها و اتاقک های عمیق بسیار عالی می باشد.
• خروجی فرستنده کم: این خروجی کم باعث کاهش نویز در داده ها می شود.
• نرم افزار پردازش پس از پردازش: این نرم افزار به کاربران امکان می دهد تصاویر را پس از جمع آوری برای بهبود کیفیت و دقت پردازش کنند.

مزایای استفاده از GPR

1. دقت فوق‌العاده در تعیین عمق: GPR دقیق‌ترین دستگاه برای تخمین عمق هدف است (با درصد خطای بسیار ناچیز).
2. سرعت در اسکن: برخلاف اسکنرهای لوپی که باید نقطه به نقطه حرکت کنند، GPR را می‌توان با سرعت پیاده‌روی روی زمین حرکت داد و کیلومترها را در یک روز اسکن کرد.
3. غیرمخرب بودن: بدون نیاز به تخریب یا حفر کوچک‌ترین سوراخی، تمام جزئیات زیرین محیط مشخص می‌شود.
4. توانایی کار در محیط‌های سخت: GPR می‌تواند از روی آسفالت، بتن، سنگفرش و حتی آب عبور کرده و زیر آن‌ها را اسکن کند.

معایب و محدودیت‌های سیستم GPR

1. حساسیت شدید به رطوبت و نمک: امواج راداری در خاک‌های دارای نمک زیاد یا رطوبت بسیار بالا (خاک رس اشباع شده) جذب می‌شوند و عمق نهایی دستگاه به شدت کاهش می‌یابد.
2. پیچیدگی تحلیل: کار با GPR نیاز به دانش علمی دارد. تشخیص تفاوت بین بازتاب یک سنگ بزرگ با یک هدف باستانی در تصویر رادار، نیاز به تجربه و آموزش طولانی دارد.
3. قیمت بسیار سنگین: به دلیل تکنولوژی های‌تک (Hi-Tech)، این دستگاه‌ها جزو گران‌ترین ابزارهای کاوش هستند.
4. نیاز به سطح صاف: آنتن GPR برای بهترین عملکرد باید کاملاً نزدیک به زمین باشد؛ بنابراین در مناطق کوهستانی بسیار ناهموار یا پر از بوته، کار با آن دشوار است.

مقاله پیشنهادی: فلزیاب آژاکس پریمرو فول آپشن؛ معرفی، آموزش و مقایسه با مدل‌های مشابه

مقایسه GPR با سیستم‌های اسکنر تصویری (مثل EXP 6000)

بسیاری از کاربران GPR را با اسکنرهای مگنتومتر اشتباه می‌گیرند. در اینجا تفاوت‌ها را بررسی می‌کنیم:

آموزش کامل و تخصصی کار با فلزیاب تصویری GPR

کار با GPR یک فرآیند مهندسی است. اگر این مراحل را به دقت انجام ندهی، خروجی دستگاه فقط یک سری خطوط درهم و برهم خواهد بود.

مرحله ۱: آماده‌سازی محیط (Site Preparation)

• پاکسازی: زمین را از اشیای فلزی سطحی (قوطی کنسرو، سیم و…) پاک کن.
• صاف کردن مسیر: GPR به فاصله آنتن از زمین حساس است. اگر آنتن از زمین فاصله بگیرد، لایه‌ای از هوا در اسکن می‌افتد که باعث خطا می‌شود. تا حد امکان مسیر را صاف کن.
• شبکه‌بندی (Grid): یک مستطیل (مثلاً ۴ در ۴ متر) را با طناب مشخص کن. اسکن‌های “اتفاقی” در GPR ارزش علمی ندارند.

مرحله ۲: تنظیمات نرم‌افزاری و کالیبراسیون

• تنظیم دی‌الکتریک (Dielectric Constant): این مهم‌ترین تنظیم است. سرعت حرکت موج رادار در خاک خشک با خاک مرطوب فرق دارد.
• اگر خاک صخره‌ای است، عدد را روی ۳-۵ بگذار.
• اگر خاک معمولی و خشک است، عدد را روی ۸-۹ بگذار.
• نکته: اگر این عدد اشتباه باشد، عمق هدف را به جای ۵ متر، به تو ۲ متر نشان می‌دهد!
• تنظیم Gain (تقویت سیگنال): این گزینه شدت بازتاب‌ها را کم و زیاد می‌کند. آن را طوری تنظیم کن که نویز زمین خیلی زیاد نباشد اما بازتاب‌های ضعیف از عمق هم حذف نشوند.

مرحله ۳: اجرای اسکن (Data Collection)

• حرکت موازی: از یک گوشه شروع کن و در خطوط مستقیم حرکت کن. فاصله هر خط با خط بعدی نباید بیشتر از ۵۰ سانتی‌متر باشد.
• سرعت ثابت: نه خیلی تند بدو و نه خیلی کند حرکت کن. سرعت باید مثل یک پیاده‌روی بسیار آرام و یکنواخت باشد.
• استفاده از چرخ (Odometer): اگر دستگاهت چرخ دارد، حتماً از آن استفاده کن تا دستگاه بداند در هر سانتی‌متر چه تصویری ثبت کرده است.

مرحله ۴: تحلیل تصویر (Interpretation)

در صفحه نمایش، تو “رادارگرام” می‌بینی. باید دنبال این الگوها باشی:

• هلال‌های (Hyperbolas): اگر یک هلال (شبیه ۸ فارسی) دیدی، یعنی زیر دستگاه یک هدف مشخص (فلز، لوله، یا سنگ بزرگ) قرار دارد. نوک هلال، مرکز هدف است.
• نقاط سیاه یا سفید شدید: نشانه بازتاب قوی (احتمالاً فلز).
• تغییر فاز موج: اگر موج ناگهان برعکس شد، یعنی از محیط غلیظ (خاک) وارد محیط رقیق (حفره) شده‌ای.
• میتوانید به مقاله رازهای فلزیاب GMT 9000؛ از عمق زنی تا تفکیک فلزات  نگاهی بیدازید

سوالات متداول (FAQs)

در اینجا به تمام سوالاتی که ممکن است در ذهن یک کاوشگر در مورد GPR پیش بیاید، پاسخ داده‌ام:

۱. آیا GPR می‌تواند از ساروج عبور کند؟

• پاسخ: بله، اتفاقاً GPR یکی از بهترین ابزارها برای نفوذ در ساروج و بتن است. چون ساروج ساختاری یکدست دارد، موج رادار به خوبی از آن عبور کرده و اگر پشت آن فضای خالی یا فلز باشد، به وضوح نشان می‌دهد.

۲. چرا دستگاه من در زمین‌های مرطوب عمق نمی‌زند؟

• پاسخ: رطوبت و نمک دشمن GPR هستند. آب رسانا است و انرژی الکترومغناطیسی رادار را جذب کرده و به گرما تبدیل می‌کند. در خاک‌های رسی مرطوب، عمق دستگاه ممکن است از ۱۰ متر به نیم متر کاهش یابد.

۳. آیا GPR نوع فلز (طلا، آهن، مس) را تشخیص می‌دهد؟

• پاسخ: به طور مستقیم خیر. GPR فقط می‌گوید “شدت بازتاب در اینجا زیاد است”. اما اپراتورهای حرفه‌ای از روی شکل بازتاب و شدت آن حدس می‌زنند که هدف فلز است یا خیر. برای تشخیص دقیق نوع فلز (تفکیک)، باید در کنار GPR از یک فلزیاب پالسی (PI) استفاده کرد.

۴. چه فرکانسی برای کار ما بهتر است؟

• پاسخ: اگر به دنبال اتاقک و تونل در عمق بالای ۵ متر هستی، آنتن‌های ۱۰۰ تا ۳۰۰ مگاهرتز. اگر به دنبال اشیای کوچک‌تر در عمق زیر ۳ متر هستی، آنتن‌های ۵۰۰ مگاهرتز به بالا.

۵. آیا GPR به اپراتور آسیب می‌رساند؟ (رادیواکتیو است؟)

• پاسخ: اصلاً. امواج GPR شبیه به امواج موبایل یا وای‌فای هستند و هیچ خطری برای سلامتی انسان یا محیط زیست ندارند.

۶. آیا می‌توان در روزهای بارانی اسکن کرد؟

• پاسخ: خیر. اولاً به دلیل خیس شدن خاک و جذب امواج، و ثانیاً به دلیل حساسیت مدارهای الکترونیکی آنتن به رطوبت مستقیم.

۷. فرق GPR با “اسکنرهای لوپی” ارزان‌قیمت چیست؟

• پاسخ: اسکنرهای لوپی (مگنتومتر) فقط تغییرات میدان مغناطیسی را حس می‌کنند و نمی‌توانند اشیای غیرفلزی را ببینند. GPR یک رادار واقعی است که تصویر ساختاری زمین را به شما می‌دهد.

۸. آیا GPR می‌تواند طلا را از سنگ جدا کند؟

• پاسخ: بله، چون ثابت دی‌الکتریک فلز (طلا) با سنگ متفاوت است، بازتاب آن‌ها در رادارگرام ظاهر متفاوتی دارد. طلا بازتابی بسیار تیز و درخشان ایجاد می‌کند.

۹. بهترین برندهای GPR در دنیا کدامند؟

• پاسخ: شرکت‌های OKM آلمان، IDS ایتالیا، MALA سوئد و GSSI آمریکا معتبرترین سازندگان جهانی هستند.

۱۰. چقدر طول می‌کشد تا کار با GPR را یاد بگیرم؟

• پاسخ: یادگیری دکمه‌های دستگاه ۱ ساعت زمان می‌برد، اما یادگیری “تفسیر تصویر” و فهمیدن اینکه زیر زمین چه خبر است، حداقل به ۳ تا ۶ ماه تمرین مداوم در محیط‌های مختلف نیاز دارد.

خرید و فروش فلزیاب در سایت زرین باستان

مقاله پیشنهادی: مشخصات فنی و آموزش مختصر فلزیاب گلد سیکر

 نتیجه‌گیری نهایی

فلزیاب تصویری GPR بدون شک پیشرفته‌ترین ابزار در دستان یک کاوشگر است. این دستگاه از “حدس و گمان” جلوگیری کرده و یک نقشه علمی از

زیر زمین ارائه می‌دهد. اگر هدف شما پیدا کردن اتاقک‌ها، تونل‌ها، دفینه‌های بزرگ در عمق زیاد و ساختارهای باستانی است، GPR بهترین

انتخاب است. اما به یاد داشته باشید که این دستگاه یک ابزار مهندسی است و موفقیت با آن مستلزم گذراندن دوره‌های آموزشی و داشتن صبر زیاد

در تحلیل داده‌هاست. GPR برای کسی که به دنبال میان‌بر است ساخته نشده، بلکه برای کسی است که به دنبال “حقیقت زیر زمین” است.
